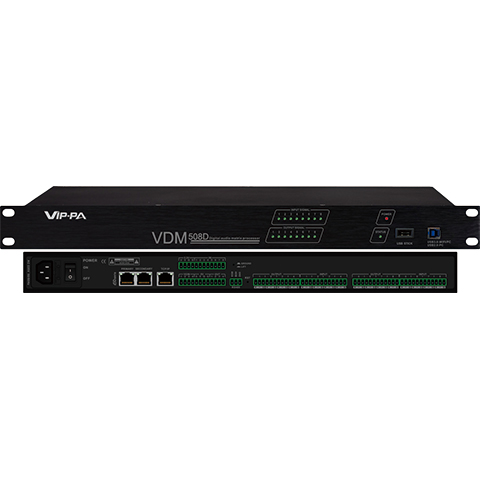

型号：VDM504/508/512/516
＞4、8、12、16路平衡式话筒线路输入，采用凤凰插接口；
＞4、8、12、16路平衡式输出，采用凤凰插接口；
＞96KHz采样频率，32-bit 双DSP处理器
＞可通过USB、WIFI、TCP/IP接口和控制设备连接
＞支持PC、中控平台、按键面板、触摸面板等方式进行多重控制
- 具有4、8、12、16路平衡式话筒线路输入，采用凤凰插接口；
- 具有4、8、12、16路平衡式输出，采用凤凰插接口；
- 面板上支持MP3格式的播放，可扩展USB多媒体存储录制功能；
- 内置信号发生器、自动混音（AM）、自动增益控制（AGC）、反馈消除（AFC）、回声消除（AEC）等主要算法；
- 输入每通道具有前级放大、信号发生器、扩展器、压缩器、5段参量均衡；
- 输出每通道具有31段图示均衡及8段全参量均衡切换选择、延时器、分频器、限幅器
- 每通道独立16个固定滤波器和16个动态滤波器，可通过内置图形可视化反馈抑制功能界面实时显示当前啸叫点个数，
- 具有全功能矩阵混音功能，内置专利性分量式矩阵调节功能；
- 内置强大的双DSP芯片工作，使系统更加稳定可靠;
- 内置自动摄像跟踪功能，轻松实现视频会议 ；支持场景预设功能；断电自动保护记忆功能;
- 具有几十余种专业音频处理模块，比如；5段全参量均衡器，8段图示均衡器，高精准的压缩及限幅器，高灵敏的扩展及自动增益，分频器，自动混音器，延时器，矩阵混音器，分量矩阵调节器，噪声门限，静音模块，信号发生器和信号指示电平表等;
- 每个输入通道提供 +48V 直流7mA幻象电源;
- 支持8路逻辑输入/输出，4路电压输入控制（可接继电器或模拟可调电位器）的GPIO控制接口;
- 可通过USB、WIFI、TCP/IP接口和控制设备连接;
- 内置中控代码生成器，无需自行套用公式编辑代码；
- 支持PC、中控平台、按键面板、触摸面板等方式进行多重控制；
- 设备提供了通用可编程I/O端口，并设置消防联动等功能；
- RS-485双向串行控制接口；可控制外部其它设备如：视频矩阵、摄像机等RS-485设备，或接收第三方RS-485控制;
- 直观、简洁的图形化控制软件界面使操作者的良好体验得到极致的放大。
|
VDM系列数字音频矩阵 |
||||
|
型号 |
VDM504（4进4出） |
VDM508（8进8出） |
VDM512(12进12出) |
VDM516(16进16出) |
|
输入接口(多通道凤凰插) |
共1x4个输入接口 |
共2x4个输入接口 |
共3x4个输入接口 |
共4x4个输入接口 |
|
输出接口(多通道凤凰插) |
共1x4个输出接口 |
共2x4个输出接口 |
共3x4个输出接口 |
共3x4个输出接口 |
|
DSP模组 |
双DSP模组 |
|||
|
GPIO控制接口 |
支持12路逻辑输入，4路电压输出控制 |
|||
|
输入阻抗 |
平衡：9.4kΩ．非平衡：4.7kΩ |
|||
|
输出阻抗 |
平衡：100Ω，非平衡：50Ω |
|||
|
电脑接口 |
RS485接口(凤凰插)，有线网络接口（RJ-45） |
|||
|
输入共模抑制比 |
≥78 dBu (1KHz) |
|||
|
输入到输出动态范围 |
112dBu |
|||
|
频率响应 |
20Hz~20kHz (±0.5dB) |
|||
|
信噪比 |
>93dB@0dBu，1KHz |
|||
|
谐波失真+噪声 |
≤0.005% @1kHz，0dBu |
|||
|
通道分离度 |
≥88dB(1KHz) |
|||
|
输入通道功能 |
||||
|
静音/相位/幻象电源/灵敏度 |
每个输入通道均有独立的静音/相位/幻象电源/灵敏度/0dBu，-6dBu，-30dBu，-36dBu，-42dBu |
|||
|
测试音频 |
正弦波/粉噪/白噪 |
|||
|
扩展器 |
阈值：-56dBFS至0dBFS，比率：1至20，启动时间：1ms至1000ms，恢复时间：1ms至1000ms |
|||
|
均衡器 |
每个输入通道均有独立的5段全参量均衡器；中心频点从20Hz至20KHz带宽：0.02至4.00oct，带宽步距：0.01oct，增益：-15db至+15db，增益步距：0.01db |
|||
|
压缩器 |
阈值：-48dBFS至0dBFS，比率：1至20，启动时间：1ms至1000ms，恢复时间：1ms至1000ms |
|||
|
自动增益 |
阈值:-60dBFS至0dBFS，目标阈值: 阈值至0dBFS，比率1至20，启动时间：1ms至1000ms，恢复时间:1ms至1000ms |
|||
|
自动混音 |
增益：-72d至12dB，比率：1至3，恢复时间：5ms至5000ms |
|||
|
反馈消除/回声消除 |
有自适应反馈消除、自适应回声消除 |
|||
|
混音器 |
全功能矩阵混音功能，内置专利性分量式矩阵调节功能 |
|||
|
输出通道功能 |
||||
|
输出延时 |
每个输出通道有独立的延时(0ms至2000ms或延时距离0m至680m) |
|||
|
分频器 |
每个输出可独立设置高通低通滤波器（全参数可调）每个滤波器有三种不同类型，八种不同斜率 |
|||
|
图形均衡 |
每个通道有单独的8段独立图形均衡，带宽：窄带/正常/宽带 |
|||
|
限幅器 |
阀值:-56dBFS至0dBFS，恢复时间:1ms至1000ms |
|||
|
静音/相位 |
每个输出通道有独立的静音/相位控制 |
|||
|
处理器 |
48KHz采样频率，24位数据位数 |
|||
|
电气与物理参数 |
||||
|
功耗 |
≤37.8W |
|||
|
电源 |
AC 190V/240V 50Hz/60Hz |
|||
|
产品尺寸(WxDxH) |
488X260X44mm |
|||
|
净重 |
4.3(kg) |
|||
|
包装尺寸(WxDxH) |
1piece：555x325x98mm/0.0177m³ 6piece：573x337x615mm/0.135m³ |
|||
|
毛重 |
1piece：5(kg) |
|||
