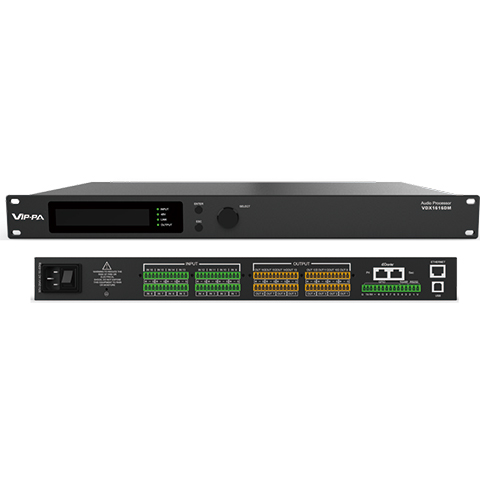

型号：VDX88DM/1616DM
＞8进8出、16进16出两种规格
＞8*8Dante网络音频接口
＞带AEC(回声消除）、ANC(噪声消除）、AFC（反馈抑制）
＞提供USB2.0、USB3.0和RS485连接电脑或中控设备
＞支持触控屏控制及线控盒控制
8路模拟音频输入8路模拟音频输出，支持麦克风输入和线路输入自由切换 （VDX88DM）
16路模拟音频输入16路模拟音频输出，支持麦克风输入和线路输入自由切换 （VDX1616DM）
内置8通道数字信号输入及8通道数字信号输出的Dante网络音频传输接口；
所有Dante输入通道及输出通道的信号处理具有与模拟通道一样的信号处理功能
每路麦克风输入带9级灵敏度调节;
每路输入带48V幻相电源开关;
带AEC(回声消除）、ANC(噪声消除），适用于互动录播远程会议场合；
每路输入带AFC（反馈抑制）功能开关，两档调节
带ECHO（混响）、REVERB（延时）功能，适用于多功能扩音场合；
带AUTOMIX自动混音和矩阵混音功能；
输入31段PEQ可调，输出10段PEQ可调；
带视像跟踪控制功能，支持绝大多数国内外摄像头控制协议；
标配USB电脑声卡 , 适用视频会议应用和音频录播应用；
USB免驱自动连接软件，支持TCP/IP多台机器集中管理调试，配置RS232、RS485中控控制接口，支持GPIO外扩控制接口，支持线控盒控制；
支持Mconsole统一管理，配置APP TCON软件网络控制；
支持手机APP TCON软件网络控制；
支持触控屏控制及线控盒控制；
支持存档加锁，隐藏设置参数，保证项目稳定性。
数字音频矩阵（Dante） | ||
型号 | VDX88DM（8进8出） | VDX1616DM（16进16出） |
输入接口(多通道凤凰插) | 共1x8个输入接口 | 共1x16个输入接口 |
输出接口(多通道凤凰插) | 共1x8个输出接口 | 共1x16个输出接口 |
Dante输入接口 | 1个RJ45接口(8个通道） | 1个RJ45接口(16个通道） |
Dante输出接口 | 1个RJ45接口(8个通道） | 1个RJ45接口(16个通道） |
DSP模组 | DSP模组,信号处理：32-bit fixed DSP 300MHz | |
GPIO控制接口 | 支持12路逻辑输入，4路电压输出控制 | |
输入阻抗 | 平衡：20kΩ．非平衡：10kΩ | |
输出阻抗 | 平衡：100Ω，非平衡：50Ω | |
电脑接口 | RS485接口(RJ-45)，有线网络接口，RS232接口 | |
音频系统延迟 | < 1ms | |
数模转换 | 24-bit | |
频率响应 | 20Hz-20kHz(+-0.5dB)/Line 20Hz-20kHz(+-1.5dB)/Mic | |
信噪比 | 105dB(@12dBu,1kHz,A-wt)/Line 95dB(@-7dBu,1kHz,A-wt)/Mic | |
谐波失真+噪声 | ≤0.005% @1kHz，0dBu | |
通道分离度 | ≥88dB(1KHz) | |
输入通道功能 | ||
输入通道 | 8路平衡输入. Mic/line level | 16路平衡输入. Mic/line level |
音频接口 | 3.81 mm 凤凰插, 12-pin | |
最大输入电平 | 12dBu/Line, -7dBu/Mic | |
幻象电源 | +48VDC, 6.5mA, 每通道配置 | |
均衡器 | 每个输入通道均有独立的31段全参量均衡器；中心频点从20Hz至20KHz带宽：0.02至4.00oct，带宽步距：0.01oct，增益：-15db至+15db，增益步距：0.01db | |
反馈消除/回声消除 | 有自适应反馈消除、自适应回声消除 | |
输出通道功能 | ||
输出通道 | 8 路平衡输出, line level | 16路平衡输入. Mic/line level |
输出阻抗 | 150Ω | |
图形均衡 | 每个通道有单独的10段独立图形均衡，带宽：窄带/正常/宽带 | |
摄像跟踪 | 有接口可连接控制摄像跟踪 | |
处理器 | 48KHz采样频率，24位数据位数 | |
连接和显示 | ||
USB | Micro-B type, 免驱 | |
RS232 | Serial port communication串口通信 | |
TCP/IP网口 | RJ-45 | |
指示灯 | Power, Link, +48V,输入输出音频信号 | |
电气与物理参数 | ||
功耗 | ≤40W | |
电源 | AC100V---240V 50/60 Hz | |
产品尺寸(WxDxH) | 483X210X44mm | |
净重 | 2.8(kg) | |
工作温度 | -20℃--80℃ | |
